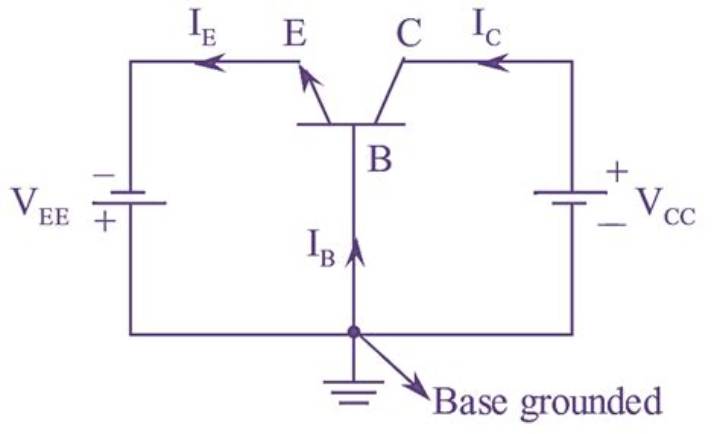

コモン ベース（ベース接地回路）の全貌：高周波特性と現代エレクトロニクスを支える核心技術

Explore how コモン ベース（ベース接地回路）の全貌：高周波特性と現代エレクトロニクスを支える核心技術 is drawing attention in this detailed write-up.

Q1: コモン ベース回路とエミッタ接地回路の最大の違いは何ですか？

最大の違いは「高周波特性」と「入力インピーダンス」です。エミッタ接地回路は入出力双方のゲインが高く一般的な用途に適していますが、ミラー効果により高周波帯域でゲインが低下します。コモン ベース回路はミラー効果の影響を受けず極めて高い周波数まで動作しますが、入力インピーダンスが極めて低いという特徴を持ちます。

Q2: なぜ電流ゲインが1未満なのに増幅器として使えるのですか？

電流ゲイン（$\alpha$）は1未満ですが、入力インピーダンス（小）と出力インピーダンス（大）の比率が非常に大きいためです。オームの法則（$V = I \times R$）に基づき、同じレベルの電流が極めて高い負荷抵抗に流れることで、大きな電圧の変化（電圧ゲイン）を生み出します。

Q3: カスコード接続でコモン ベース回路が使われる理由は何ですか？

エミッタ接地回路の弱点である「ミラー効果による帯域制限」を解消するためです。下段のエミッタ接地の負荷としてコモン ベースの低い入力インピーダンスを置くことで、下段の電圧ゲインを抑えて寄生容量の影響を無効化し、高周波までフラットな増幅特性を得ることができます。

Q4: コモン ベース回路の入力インピーダンスが低いことによるデメリットは？

信号源（マイクやセンサー、前段のアンプなど）から大きな電流を引き出してしまう「ローディング効果」が発生する点です。信号源の出力インピーダンスが高い場合、信号電圧が減衰してしまうため、インピーダンスマッチング回路やバッファを前段に置く必要があります。
